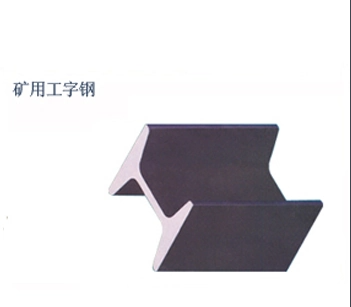

礦用工字鋼一般簡稱為礦工鋼，為工字鋼的一類，主要用于礦井巷道的支撐，翼緣寬、高度小、腹板厚。適用于礦井巷道支護。
| 中文名 | 礦用工字鋼 |
| 別 名 | 礦工鋼 |
標準
YB/T24-1986
尺寸規格(mm)
型 號 | 高度h | 腿寬b | 腰厚d |
9 | 90士2.0 | 76土2.0 | 8±0.6 |
11 | 110±2.0 | 90±2.0 | 9±0.6 |
12 | 120±2.0 | 95士2.0 | 11±0.6 |
注：1.工字鋼的外緣斜度不得大于腿寬的2.4%。
2.工字鋼的彎腰撓度不得大于1.0mm。
3.工字鋼的偏心度不得大于腿寬的2%。偏心度：= b2-b1/ 2
4.工字鋼的每米彎曲度不得大于3mm，總彎曲度不得大于0.3%。
牌號和化學成分
型號 | 牌號 | 化 | 學 | 成 | 分 | |
C | Si | Mn | P | S | ||
9 | 16Mn | 0.16~0.20 | 0.30~0.60 | 1.30~1.60 | ≤0.045 | ≤0.050 |
11 | 20MnK | 0.21~0.26 | 0.20~0.60 | 1.20~1.60 | ≤0.045 | ≤0.050 |
12 | Q275b | 0.28~0.37 | ≤0.10 | 0.50~0.80 | ≤0.045 | ≤0.050 |
Q275 | 0.15~0.35 |
力學和工藝性能
牌號 | 力 | 學 | 性能 | 工藝性能 |
屈服點ós /MPa | 抗拉強度ób /MPa | 伸長率δ5 (%) | 冷彎試驗 180° | |
16Mn | ≥345 | ≥510 | ≥21 | ≥d=2a |
20MnK | ≥355 | ≥510 | ≥18 | ≥d=2a |
Q275b Q275 | ≥275 | 490~610 | ≥20 | ≥d=3a |
