異型管是經冷拔制成各種異型的無縫鋼管。異型管一般是根據斷截面來區分的，按材料來說又可分為無縫鋼管異型管，鋁合金異型管，塑料異型管。

　　簡介

　　異型無縫鋼管是除了圓管以外的其他截面形狀的無縫鋼管的總稱。按鋼管截面形狀尺寸的不同又可分為等壁厚異型無縫鋼管(代號為D)、不等壁厚異型無縫鋼管(代號為BD)、變直徑異型無縫鋼管(代號為BJ)。

　　異型無縫鋼管廣泛用于各種結構件、工具和機械零部件。和圓管相比，異型管一般都有較大的慣性矩和截面模數，有較大的抗彎抗扭能力，可以大大減輕結構重量，節約鋼材。

　　異型管的發展主要是產品品種的發展，包括斷面形狀、材質和性能。擠壓法、斜模軋法和冷拔法是生產異型管的有效方法，它適用于生產各種斷面和材質的異型管材。為了能生產品種繁多的異型管，還必須擁有多種生產手段。20世紀90年代，我國在原來只有冷拔的基礎上，又開發出輥拔、擠壓、液壓、旋軋、旋壓、連軋、回轉鍛造和無模拔等幾十種生產方法，并在不斷地改進和創造新的設備與工藝。

　　分類

　　鋼管異型管可分為橢圓形異型鋼管、三角形異型鋼管、六角形異型鋼管、菱形異型鋼管、八角形異型鋼管、半圓形異型鋼圓，不等邊六角形異型鋼管、五瓣梅花形異型鋼管、雙凸形異型鋼管、雙凹形異型鋼管、瓜子形異型鋼管、圓錐形異型鋼管、波紋形異型鋼管。

　　異型管分，異型方管、矩異型管、異型焊管、螺旋焊管，規格：20*20mm-500mm，壁厚0.6mm-20mm，螺旋鋼管.螺旋鋼管規格，219mm-2020mm，壁厚5mm-20mm.直縫規格有4分、6分、1寸、1.2寸、1.5寸、2寸、2.5寸、3寸、4寸、5寸、6寸、8寸、102、108、127、133、139、159、168、177、194、219、273、325等規格異型管一般多是指方矩型鋼管。

　　異型管按照斷面特征，可分為等壁異型管、異壁異型管和變截面管三大類。

　　等壁異型管

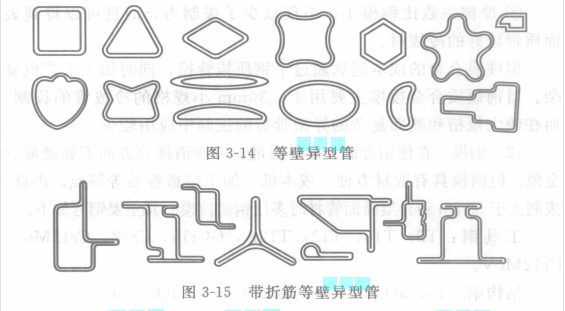

　　等壁異型管是具有相同壁厚和不同橫斷面形狀的異型管。它根據斷面形狀的不同又可分為圖1所示等壁異型管(圖3-14)和帶折筋等壁異型管(圖3-15)兩類。這類異型管大多數用冷拔法或焊接管連軋成形法制成。

　　異壁異型管

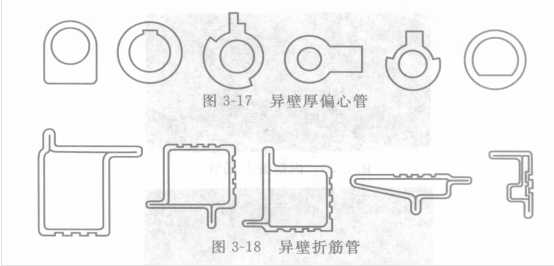

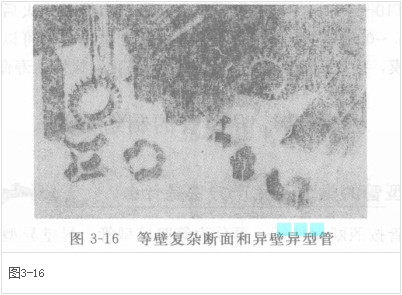

　　異壁異型管是具有不同壁厚的異型管。這類異型管可以根據斷面形狀進一步分為具有兩根以上對稱軸的異型管、偏心管及異壁折筋管三類。具有兩根以上對稱軸的異型管如圖3-16所示。偏心管及異壁折筋管如圖3—17和圖3-18所示。

　　前兩類變形過程復雜，必須根據斷面特征選擇合理的成形方法(如擠壓法)，或采用異型管坯拉拔或冷軋而得。至于折管，由于其壁厚差別不大，實際上與等壁折筋管的生產方法基本相同。

　　縱向變截面管

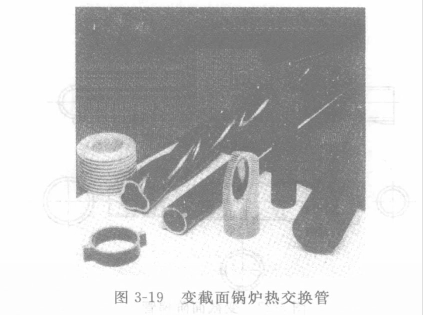

　　凡縱向斷面形狀作周期變化或連續變化的異型管都稱縱向變截面管，包括螺旋圓翼管、齒形管、斜筋管、等壁異型扭轉管、波紋管、螺旋波紋(凸筋)管、標槍管和壘球棒等，如圖3—19所示。這類管的生產方法有液壓、旋軋、冷拔、冷軋法等。

　　性能指數分析

　　1.異型鋼管的性能指數分析-塑性

　　塑性是指金屬材料在載荷作用下，產生塑性變形(永久變形)而不破壞的能力。

　　2. 異型鋼管的性能指數分析-硬度

　　硬度是衡量金屬材料軟硬程度的指針。目前生產中測定硬度方法最常用的是壓入硬度法，它是用一定幾何形狀的壓頭在一定載荷下壓入被測試的金屬材料表面，根據被壓入程度來測定其硬度值。

　　3. 異型鋼管的性能指數分析-疲勞

　　前面所討論的強度、塑性、硬度都是金屬在靜載荷作用下的機械性能指針。實際上，許多機器零件都是在循環載荷下工作的，在這種條件下零件會產生疲勞。

　　4. 異型鋼管的性能指數分析-沖擊韌性

　　以很大速度作用于機件上的載荷稱為沖擊載荷，金屬在沖擊載荷作用下抵抗破壞的能力叫做沖擊韌性。

　　5. 異型鋼管的性能指數分析-強度

　　強度是指金屬材料在靜荷作用下抵抗破壞(過量塑性變形或斷裂)的性能。由于載荷的作用方式有拉伸、壓縮、彎曲、剪切等形式，所以強度也分為抗拉強度、抗壓強度、抗彎強度、抗剪強度等。各種強度間常有一定的聯系，使用中一般較多以抗拉強度作為最基本的強度指針。

　　橢圓異型管

　　橢圓異型管，一般是在圓形管的基礎上擠壓成鴨蛋形狀，橢圓異型管分為正橢圓和平橢圓，正橢圓是指弧度對稱的鴨蛋形，平橢圓是指兩個長面平行直線狀，兩個短面成圓弧狀。

　　主要廣泛用于石油、化工、醫療、食品、輕工、機械儀表等工業輸送管道以及機械結構部件等。另外，在折彎、抗扭強度相同時，重量較輕，所以也廣泛用于制造機械零件和工程結構。

　　防腐處理方法

　　用瀝青漆涂在異型管層：

　　水泥砂漿內襯+特殊涂層

　　用環氧煤瀝青涂異型管層

　　環氧陶瓷內襯

　　鋁酸鹽水泥涂層和硫酸鹽水泥涂層

　　用聚氨酯涂異型管層
