冷軋帶肋鋼筋 (冷軋后形成二面或三面月牙形的鋼筋)冷軋螺紋鋼

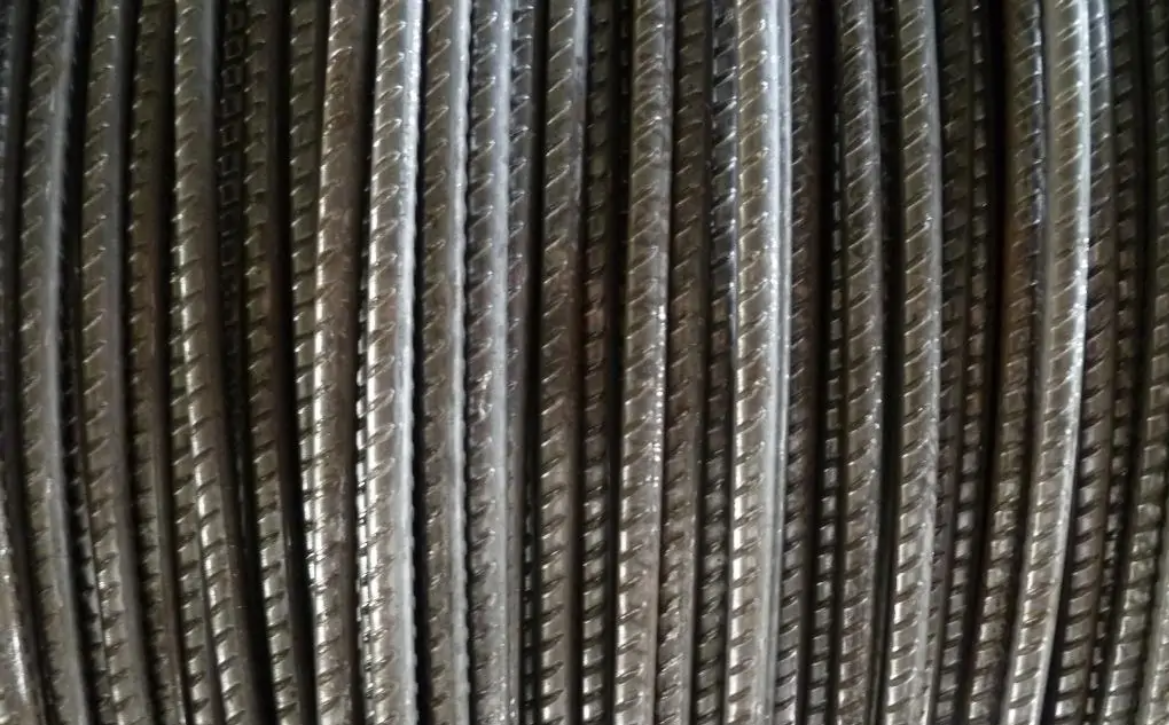

　　冷軋帶肋鋼筋是用熱軋盤條經多道冷軋減徑，一道壓肋并經消除內應力后形成的一種帶有二面或三面月牙形的鋼筋。冷軋帶肋鋼筋在預應力混凝土構件中，是冷拔低碳鋼絲的更新?lián)Q代產品，在現澆混凝土結構中，則可代換Ⅰ級鋼筋，以節約鋼材，是同類冷加工鋼材中較好的一種。

　　牌號

　　鋼的牌號簡稱鋼號，是對每一種具體鋼產品所取的名稱，是人們了解鋼的一種共同語言。

　　冷軋帶肋鋼筋牌號由CRB和鋼筋的抗拉強度最小值構成。C、R、B分別為冷軋(Cold-rolled)、帶肋(Ribbed)、鋼筋(Bars)三個詞的英文首位字母。冷軋帶肋鋼筋分為CRB550、CRB650、CRB800和CRB970四個牌號。CRB550為普通鋼筋混凝土用鋼筋，其他牌號為預應力混凝土鋼筋。

　　國外發展

　　冷軋帶肋鋼筋是用熱軋盤條經多道冷軋減徑，一道壓肋并經消除內應力后形成的一種帶有二面或三面月牙形的鋼筋。1968年德國、荷蘭、比利時研制成功，1973年起在歐洲(德國、奧地利、意大利、美國、英國等)就得到了大量發展應用。并有國家標準。國際標準化組織(ISO)也制定了國際標準。作為一種建筑鋼材，納入了各國的混凝土結構規范，在這些國家，冷軋帶肋鋼筋已廣泛用于建筑工程、高速公路、機場、市政、水電管線中。1994年，歐共體年產量450萬噸。在中國周邊國家，新加坡和馬來西亞也早已在建筑工程和市政工程中廣泛應用，僅新加坡冷軋帶肋鋼筋的年使用量就在15萬噸以上。

　　冷軋帶肋鋼筋的強度級別各國大致相同，均在550Mpa上下，規格4─9mm。用于普通鋼筋混凝土結構，如現澆的樓板、基礎底板的受力筋與分布筋，剪力墻的分布筋，梁柱的箍筋等。國際標準ISO10544─1992(E)規定的鋼筋力學性能如下：屈服強度500Mpa，抗拉強度550Mpa，伸長率(標距5倍直徑)為12%(注：我國設定的延伸率δ10≥ 8%代替δ5≥12%)。

　　拉伸性能至少應有試驗總數的 90%等于或大于規定特性值，單項試驗結果應不小于規定特性值的95%。

　　冷軋帶肋鋼筋各國大都以焊網的形式用于工程中，少量用直條鋼筋在現場綁扎，其中德國有19家焊網廠，分屬6個集團。不論是直條鋼筋還是焊網，都實行工廠化生產，按施工進度要求分批送到施工現場，鋼筋工只需按圖鋪放，不需再作任何加工。

　　國內發展

　　新型冷軋設備成品生產線在2008年在安陽順利投產，與之對應的GB13788-2008 國家標準也與此時正式發布。新型冷軋帶肋鋼筋不同于過去冷軋帶肋鋼筋，新品鋼筋生產線有回火處理，使產品強度，延展性和屈服點都增加了。新型生產線出廠的鋼筋，其強度已達到550MPa。可與熱軋鋼的III級鋼媲美，甚至說要比熱軋III級鋼好。此生產線僅有國內數家廠具備。市場上雖大肆叫賣冷軋帶肋鋼筋生產設備，多數是以次充好，假設備居多。如果你急于上設備、上生產線還請多參觀其他有規模的生產廠商。擦亮你的眼睛，看清設備。

　　我國自八十年代后期起，開始引進冷軋帶肋鋼筋生產設備。先后有南京、蘇州、上海、青島、滄州、昆明等地分別從德國、意大利等國引進11套設備。九十年代中期又有安徽、廣東、江蘇等省的合資或外商獨資企業，從國外引進幾條生產線。與此同時。國內有些科研單位和企業著手研制或仿制冷軋設備。迄今已有十多個單位在生產和銷售冷軋帶肋鋼筋全套設備，分布于北京、遼寧、江蘇、河北、天津等地。還有一些設備生產企業，在幾年來激烈的市場競爭中，由于產品性能不良或質量低劣被淘汰。

　　迄今國內已建冷軋帶肋鋼筋生產線約有400多條，年生產能力200萬噸，分布在26個省、市。

　　從所了解的各省情況看，近幾年來，在建設部和各省市建委的大力推動下，冷軋帶肋鋼筋的推廣工作有了很進展。一些省取得了突出的成績，其中江蘇、遼寧兩省的推廣面最大，在預制構件中已淘汰了冷拔低碳鋼絲;在現澆混凝土結構中也有了數量較大的應用，四川、福建省的在這方面推廣工作很有成績。此外，河北、湖南、安徽、山西、山東、廣東、北京、浙江、上海等省市也陸繼開始推廣應用。據不完全統計。僅1998年全國的推廣量已超過60萬噸。用于城鄉住宅及公共建設的建筑面積達1.5億平方米，今后還將有較大的增長。

　　在生產和應用技術方面，我國在引進的基礎上有了發展，如鋼材抗拉強度由國外一個強度級別發展到三個級別：LL550、LL650和LL800;應用范圍也由國外的非預應力混凝土結構構件擴大到預應力混凝土構件。為推廣應用冷軋帶肋鋼筋，國家和一些省市主管部門組織編制了有關標準和圖集。國家標準《冷軋帶肋鋼筋》GB13788─92已經實施。行業標準《冷軋帶肋鋼筋混凝土結構技術規程》JGJ95─95已于1995年7月1日起施行。江蘇、遼寧、四川、安徽、浙江等省都已編制了冷軋帶肋鋼筋預應力空心板標準圖集。其它構件的圖集也將發行。

　　國家科委已將冷軋帶肋鋼筋列入國家重點推廣項目。建設部將它納入“九五”期間建筑業重點推廣的10項新技術之一(包含在“高效鋼筋和預應力混凝土技術”項目內)。1997年8月，建設部將國家跨世紀重大技術推廣工作命名為“廣廈工程”，冷軋帶肋鋼筋的推廣作為“廣廈工程”的先期啟動項目最先開始實施。足見國家對冷軋帶肋鋼筋推廣的重視。

　　國內一些廠家生產的設備已經達到國際先進水平;

　　技術性能

　　應用效果

　　冷軋帶肋鋼筋在預應力混凝土構件中，是冷拔低碳鋼絲的更新?lián)Q代產品，在現澆混凝土結構中，則可代換Ⅰ級鋼筋，以節約鋼材，是同類冷加工鋼材中較好的一種。其性能及應用效果如下：

　　我國國家標準《冷軋帶肋》GB13788─2000中LL550級的力學性能指標是參照國際標準及發達國家標準制訂的，抗拉強度550Mpa，伸長率按德國標準化δ[_10] 8%(相當于δ[_5]為12─13%)，從這兩項指標對照，我國冷軋帶肋鋼筋的標準并不比國際標準低。

　　優點

　　冷軋帶肋鋼筋有如下優點：

　　1、鋼材強度高，可節約建筑鋼材和降低工程造價。LL550級冷軋帶肋鋼筋與熱軋光圓鋼筋相比，用于現澆結構(特別是樓屋蓋中)可節約35%─40%的鋼材。如考慮不用彎鉤，鋼材節約量還要多一些。根據鋼材市場價格，每使用一噸冷軋帶肋鋼筋，可節約鋼材費用800元左右。

　　2、冷軋帶肋鋼筋與混凝土之間的粘結錨固性能良好。因此用于構件中，從根本上杜絕了構件錨固區開裂、鋼絲滑移而破壞的現象，且提高了構件端部的承載能力和抗裂能力;在鋼筋混凝土結構中，裂縫寬度也比光圓鋼筋，甚至比熱軋螺紋鋼筋還小。

　　3、冷軋帶肋鋼筋伸長率較同類的冷加工鋼材大。

　　具體問題

　　質量和提高合格率問題

　　所有冷軋帶肋鋼筋都宜采用高速線材軋制。據江蘇省98年省建委對有證企業年度復查，抽檢LL550、LL650級冷軋帶肋鋼筋的質量看，共78家企業390個樣品，強度合格率為99%;伸長合格率為95.1%;冷彎全部合格。

　　加強檢測保證工程質量

　　為了保證不合格鋼材不用在工程上去，應注意鋼材的檢測：一是不得采用冷拔刻痕工藝生產的偽劣產品;二是未通過生產許可證和使用認可證檢查的企業的產品不準使用;三是加強生產廠家建立一質保體系，不合格品不得出廠。

　　關于冷軋帶肋鋼筋的連續板能否考慮內力重分布的問題

　　結論是肯定的，LL550級冷軋帶肋鋼筋配筋的連續板設計計算時可以考慮塑性內力重分布，理由有二：

　　a、正如前述，LL550級冷軋帶肋鋼筋的伸長率δ[_10] 8%(比正在使用的冷軋扭鋼筋δ[_10] 4.5%要大得多)，其最大均勻伸長率在2%以上。

　　b、據規程編制組對二跨連續板的試驗，結果表明冷軋帶肋鋼筋混凝土連續板具有較好的塑性性能，有明顯的內力重分布現象(需要說明該試驗構件中所有的冷軋帶肋鋼筋還不是專用盤條軋制的，否則試驗結果將更為理想)。

　　基于上述理由，正在修訂中的《冷軋帶肋鋼筋混凝土結構技術規程》JGJ95─95將對有關條文作出修改，增加連續板設計時考慮塑性內力重分布的內容。

　　關于箍筋的應用

　　按《冷軋帶肋鋼筋混凝土結構技術規程》JGJ95─95和規范GBJ10─89的96年局部修訂稿的規定，LL550級冷軋帶肋鋼筋可用作箍筋。

　　采用冷軋帶肋鋼筋會不會影響鋼筋砼框架的延性?框架結構在地震效應作用下，梁、柱會有較大的彎曲變形，但剪切變形比起彎曲變形來要小得多，因此在梁、柱配筋時，對縱向受力鋼筋的塑性要求應比箍筋的塑性要求更重要。即要求縱向鋼筋的伸長率應較箍筋更大一些。在規范中既然規定Ⅲ級鋼筋適宜用作縱向受力鋼筋，Ⅲ級鋼筋的伸長率為δ[_5] 14%，LL550級冷軋帶肋鋼筋僅比Ⅲ級鋼筋略小一點(前面已談到δ[_10] 8%，相當于δ[_12] 12─13%)，用作箍筋，其塑性當能滿足梁、柱的剪切變形要求。

　　在規范中規定梁、柱端部箍筋要加密，其目的是保證在地震和垂直荷載作用下框架梁塑性鉸區和柱端部有足夠的受剪承載力，同時也增加箍筋對砼的約束作用，以保證梁鉸機構的實現，保證柱端的延性，防止柱縱向鋼筋壓屈。從這些目的看，是要求箍筋有足夠的數量和密度，以提高梁柱的抗剪承載力彎曲延性。采用LL550級冷軋帶肋鋼筋作箍筋在保證最小配筋率、最大間距的條件下是可以達到上述目的的。

　　從國外大量應用的實踐看也說明LL550級冷軋帶肋鋼筋可以用作框架梁、柱的箍筋。

　　裂縫寬度驗算

　　鋼筋砼結構構件不論用什么鋼筋配筋都是允許出現裂縫的，但對裂縫的寬度有限制，因此規范規定鋼筋砼結構構件設計時應進行裂縫寬度驗算。

　　冷軋帶肋鋼筋混凝土結構技術規程JGJ95─2011 [1] 也給出了裂縫寬度計算公式。為減少設計人員麻煩，規程中還明確規定：“對在室內正常環境下的鋼筋混凝土受彎構件，當混凝土強度等級不低于C20，鋼筋直徑不大于是10mm且混凝土保護層厚度不大于25mm時，可不作最大裂縫寬度驗算”。這樣一般情況下用LL550級配筋的樓板都不必進行裂縫寬度驗算。規程編制組曾進行過74個梁、板試件的試驗，結果表明冷軋帶肋鋼筋砼構件有較好的鋼度，裂縫也較Ⅰ、Ⅱ級鋼筋配筋的裂縫小。所以用冷軋帶肋鋼筋在樓板中等強代換Ⅰ級鋼筋，原設計裂縫如果滿足要求，則代換后肯定也能滿足要求，不必再去驗算，當然這種等強代換必須滿足最小配筋率的要求。

　　裂縫出現的原因

　　在此還順便說一說鋼筋混凝土結構的裂縫問題

　　從理論上說，混凝土結構尤其是受彎構件總是帶裂縫工作的，但在使用荷載不大的情況下，沒有裂縫隙或這類結構性裂縫隙非常細微，不易為肉眼所察覺。在現實的建筑中，混凝土結構會出現各種各樣的裂縫，在此無法一一細說，以現澆混凝土樓板而言，有可能出現的裂縫的原因大致有如下幾類：

　　a、砼收縮(水泥用量太大，用細砂，養護不及時或時間太短，砼振搗不密實等);

　　b、水泥安全性不良;

　　c、溫度差;

　　d、基礎不均勻沉降;

　　e、板周邊約束，板面四角負彎矩構造筋配得太少;

　　f、施工中拆模過早;

　　g、板中預埋管線造成斷面減損太多或管線下砼不密實;

　　h、設計配筋過少，低于最小配筋率或板太薄等;

　　具體情況應具體分析，采取相應對策。

　　應用前景

　　國內外的實踐說明，作為高效鋼筋的一種，冷軋帶肋鋼筋具有廣闊的應用前景。

　　預制構件方面

　　LL650和LL800級冷軋帶肋鋼筋可全面取代冷拔低碳鋼絲作為預應力構件的主筋，在預應力電桿中亦可應用。

　　住宅和公共建筑

　　在住宅和各類公共建筑的現澆混凝土結構中，LL550級冷軋帶肋鋼筋可以有如下用途：

　　1、現澆樓板、屋面板的主筋和分布筋。鋼筋直徑一般為5─10mm，由于現澆樓板的剛度一般較大，若以冷軋帶肋鋼筋代換Ⅰ級鋼筋時，一般只需等強代換，不必作裂縫寬度驗算。需要指出，按規程JGJ95─95的規定，LL550級冷軋帶肋鋼筋調直后的抗拉強度設計值可取得360N/mm[~2]，為此工地現場對調直后鋼筋抽樣檢驗時，直條鋼筋的抗拉強度必須達到550N/mm[~2]。

　　2、剪力墻中的水平和豎向分布筋。[c]由于LL550級冷軋帶肋鋼筋的伸長率較大，因此用于剪力墻，能滿足抗震要求。這一點國外數十年的應用實踐當可證明，在鋼筋焊接網混凝土結構技術規程JGJ/T114─97中，已作出了明確規定。

　　3、梁柱中的箍筋，當箍筋按受力箍筋計算時，其抗拉強度設計值按310N/mm[~2]取值。

　　4、圈梁、構造柱的配筋。

　　基礎設施方面

　　此外，LL550級冷軋帶肋鋼筋尤其是焊接網片，適用于高速公路路面、機場跑道、大直徑排水管、排水渠、隧道等。

　　正如前面所說，冷軋帶肋鋼筋在國外的應用大都以網片的形式出現。我國的行業標準《鋼筋焊接網混凝土結構技術規程》JGJ/T114─97已經實施。在廣東、江蘇、上海和北京已開始應用。廣東、江蘇、安徽等省已由奧地利、瑞士、新加坡等國引進了近十條鋼筋焊接網生產線。國內也已研制成功焊網生產線，有十多條已投入使用。可以預計，隨著我國建筑工業化水平的提高，鋼筋焊接網的應用會逐步增多。

　　如何區分

　　從生產鋼筋的廠家來看，我國主要是以華北和東北，華北地區東北地區三個主要的分布，那么，對于光圓鋼筋和帶肋鋼筋如何區分呢?

　　光圓鋼筋與帶肋鋼筋的區別主要在于表面是否有肋，這種肋可以是縱力也可以是橫肋，如果是帶有兩條縱力的鋼筋或是沿長度方采取均勻分布的橫肋。然而，對于小型型鋼材來說，冷輪帶肋的鋼筋屬于這個范疇，主要可以應用于鋼筋混凝土建筑構件的骨架使用。如果是具有一琮的機械強度或是彎曲變形的鋼筋，如果工藝焊接性能比較強，主要用于國產冷軋帶肋的鋼筋其橫肋多采用螺旋形、人字形、月牙形的鋼筋三種情況。從規格以及外觀來看，其規格是標準的牌號，鋼筋的直徑是以公稱來進行表示，質量的角度來說是以公稱的重量來進行表示，如果在規定的長度以及相應的指標允差來說，其差值也有所不同，大多是以國標的標準來進行衡量，一般都會有6、8、10、12毫米的不同直徑的冷軋帶肋的鋼筋組成。從表面的質量上來看，在鋼筋的端頭可以看出切得很平直，表面不會存在一定的裂縫，或是說有結疤的現場，更不會存在任何的有害的物質缺陷。除了對規格以及表面質量有所不同以外，在外形尺寸的偏差等方面還存在一定區別，都要在差允許值之間。

　　國家標準

　　標準信息

　　標準號StandardNo： GB 13788-2008

　　中文標準名稱StandardTitle in Chinese： 冷軋帶肋鋼筋

　　英文標準名稱： Cold rolled ribbed steel wires and bars

　　發布日期IssuanceDate： 2008-6-17

　　實施日期ExecuteDate： 2009-6-1

　　首次發布日期FirstIssuance Date： 1992-11-16

　　標準狀態StandardState： 現行

　　復審確認日期ReviewAffirmance Date：

　　計劃編號Plan No： 20065597-Q-605

　　代替國標號ReplacedStandard： GB 13788-2000

　　被代替國標號ReplacedStandard:

　　廢止時間RevocatoryDate：

　　采用國際標準號AdoptedInternational Standard No：

　　采標名稱AdoptedInternational Standard Name：

　　采用程度ApplicationDegree：

　　采用國際標準AdoptedInternational Standard：

　　國際標準分類號(ICS)： 77.140.60

　　中國標準分類號(CCS)： H44

　　標準類別StandardSort： 產品

　　標準頁碼NumberofPages:

　　標準價格(元) Price(￥)：

　　主管部門Governor： 中國鋼鐵工業協會

　　歸口單位TechnicalCommittees： 全國鋼標準化技術委員會

　　起草單位DraftingCommittee： 中國京冶技術工程有限公司、國家建筑鋼材質量監督檢驗中心、冶金工業信息標準研究院、安陽市合力高速冷軋有限公司、沈陽市新峰冷軋有限公司等 [2]

　　本標準主要起草人：李佩勛、張瑩、馮超、陶然、翟文海、吳春舉。 [2]

　　范圍

　　本標準規定了冷軋帶肋鋼筋的定義、分類、牌號、尺寸、外形、重量及允許偏差、技術要求、試驗方法、驗收規則、包裝、標志和質量證明書。

　　本標準適用于預應力混凝土的普通鋼筋混凝土用冷軋帶肋鋼筋，也適用于制造焊接網用冷軋帶肋鋼筋(一下簡稱鋼筋)。

　　引用文件

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可適用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

　　GB/T 222 鋼的化學分析用式樣及成品化學成分允許偏差;

　　GB/T 228 金屬材料室溫拉伸試驗方法

　　GB/T 232 金屬材料彎曲試驗方法

　　GB/T 238 金屬材料線材反復彎曲試驗方法
