spcc冷板是按照日本標(biāo)準(zhǔn)(JIS)制成的冷板。SPCC原是日本標(biāo)準(zhǔn)(JIS)的“一般用冷軋?zhí)间摫“寮颁搸А变摬拿Q，現(xiàn)在許多國家或企業(yè)直接用來表示自己生產(chǎn)的同類鋼材(如寶鋼Q/BQB402標(biāo)準(zhǔn)就有SPCC)。

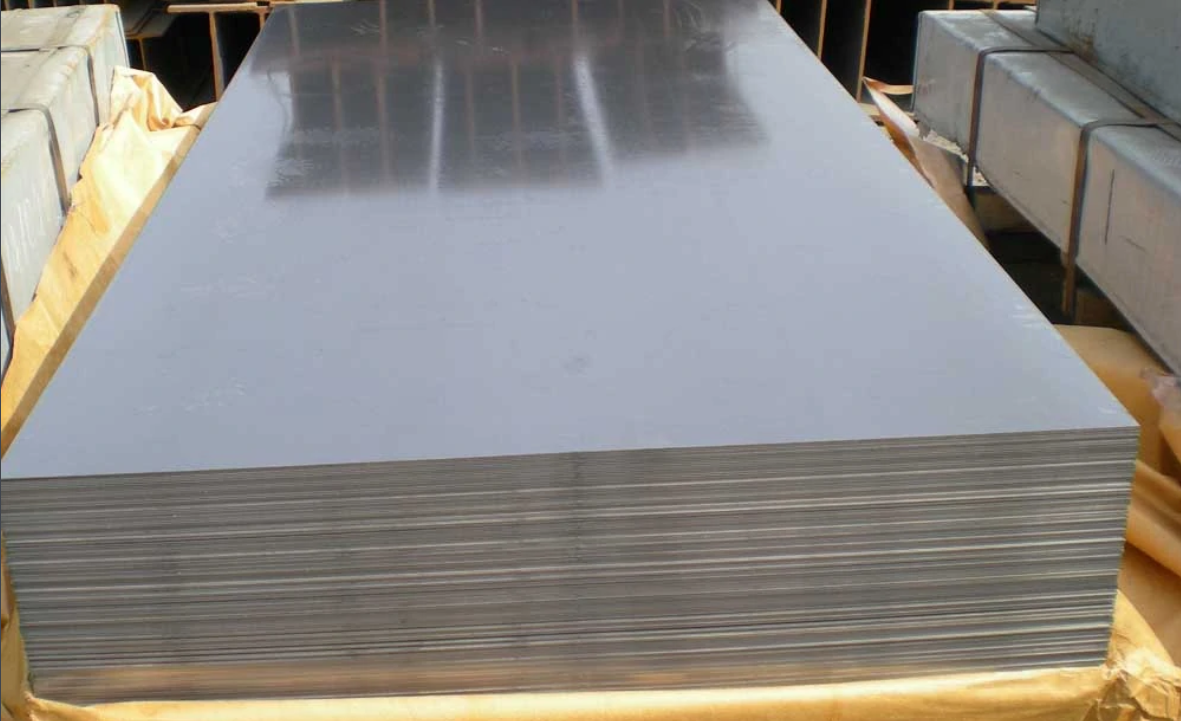

　　SPCC簡介

　　注意：相近的牌號有SPCD(沖壓用冷軋?zhí)间摫“寮颁搸?、SPCE(深沖用冷軋?zhí)间摫“寮皫?、SPCCK\SPCCCE等(電視機(jī)專用鋼)、SPCC4D\SPCC8D等(硬質(zhì)鋼，用于自行車圈等)，分別用于不同場合。

　　S(Steel)表示鋼;

　　P(Plate)表示板;

　　C(Cold)表示冷軋;

　　C——普通級(Common)、D——沖壓級(Draw)、E——深沖級(Elongation)

　　SPCC組成

　　日本鋼材(JIS系列)的牌號中普通結(jié)構(gòu)鋼主要由三部分組成。

　　第一部分表示材質(zhì)，如： S (Steel)表示鋼， F(Ferrum)表示鐵;

　　第二部分表示不同的形狀、種類、用途，如P(Plate) 表示板，T(Tube)表示管,K(Kogu)表示工具;

　　第三部分表示特征數(shù)字，一般為最低抗拉強(qiáng)度。 如： SS400——第一個S表示鋼(Steel)，第二個S表示“結(jié)構(gòu)”(Structure)，400為下限抗拉強(qiáng)度400MPa，整體表示抗拉強(qiáng)度為400MPa的普通結(jié)構(gòu)鋼。

　　注意：SPCC--表示一般用冷軋?zhí)妓劁摫“寮颁搸?，相?dāng)于中國Q195-215A牌號。其中第三個字母C為冷Cold的縮寫。需保證抗拉試驗時，在牌號末尾加T為SPCCT。

　　種類

　　日本冷軋?zhí)妓乇′摪?適用牌號：SPCC、SPCD、SPCE 符號：S-鋼(Steel)、P-板(Plate)、C-冷軋(cold)、第四位C-普通級(common)、D-沖壓級(Draw)、E-深沖級(Elongation)

　　熱處理狀態(tài)

　　A—退火、S-退火+平整、8—(1/8)的硬質(zhì)、4—(1/4)的硬質(zhì)、2—(1/2)的硬質(zhì)、1—硬質(zhì)。

　　拉延性能級別

　　ZF—用于沖制拉延最復(fù)雜的零件，HF—用于沖制拉延很復(fù)雜的零件，F(xiàn)—用于沖制拉延復(fù)雜的零件。

　　表面加工狀態(tài)

　　D—麻面(軋輥經(jīng)磨床加工后噴丸處理)，B—光亮表面(軋輥經(jīng)磨床精加工)。

　　表面質(zhì)量

　　FC—高級的精整表面，F(xiàn)B—較高級的精整表面。狀態(tài)、表面加工狀態(tài)、表面質(zhì)量代號、拉延級別(僅對SPCE)、產(chǎn)品規(guī)格及尺寸、外形精度(厚度和/或?qū)挾取㈤L度、不平度)。

　　標(biāo)記示例

　　鋼板、標(biāo)準(zhǔn)號Q/BQB402，牌號SPCC，熱處理狀態(tài)退火+平整(S)，表央加工狀態(tài)為麻面D，表面質(zhì)量為FB級的切邊(切邊EC，不切邊EM)鋼板、厚度0.5mm，B級精度，寬度1000mm，A級精度，長度2000mm，A級精度，不平度精度為PF.A，則標(biāo)記為：鋼板ECQ/BQB 402-SPCC-SD-FB/(0.5B×1000A×2000A-PF.A)

　　產(chǎn)地

　　寶鋼、臺灣、日本、南韓浦項、馬鋼、沙鋼等

　　SPCC硬度

　　標(biāo)記為：SPCC-1,SPCC-2，SPCC-4,SPCC-8 ,SPCC-S

　　1/8硬質(zhì) 8 HRB：50～71 HV：95～130

　　1/4硬質(zhì) 4 HRB：65～80 HV：115～150

　　1/2硬度 2 HRB：74~89 HV：135~185

　　硬質(zhì) 1 HRB≥85 HV：≥170

　　退火 S 85~110

　　化學(xué)成分比較

　　SPCC: C: ≤0.10 Si: ≤0.05 Mn: ≤0.50 P: ≤0.035 S: ≤0.025

　　Q195: C: 0.06~0.12 Si: ≤0.30 Mn: 0.25~0.50 S: ≤0.050 P: ≤0.045

　　Q215: C: 0.09~0.15 Si: ≤0.30 Mn: 0.25~0.55　 S: ≤0.050(A級)，≤0.045(B級) P: ≤0.045

　　Q235A: C:0.14~0.22 Si: ≤0.30 Mn: 0.30~0.65 S: ≤0.50 P: ≤0.45
