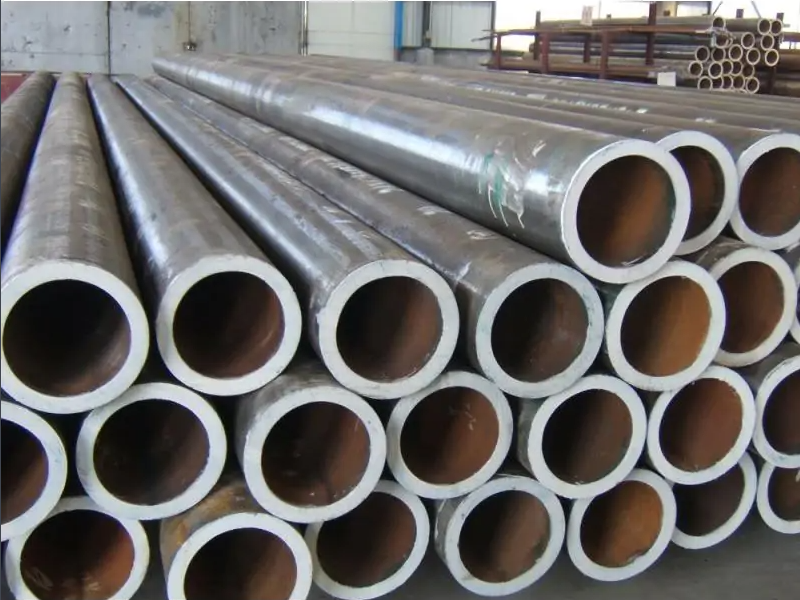

20G高壓鍋爐管
20G高壓鍋爐管是，但對制造鋼管所用的鋼種有嚴格的要求。20G高壓鍋爐管使用時經常處于高溫和高壓條件，管子在高溫?zé)煔夂退魵獾淖饔孟拢瑫l(fā)生氧化和腐蝕。要求鋼管具有高的持久強度，高的抗氧化腐蝕性能，并有良好的組織穩定性。高壓鍋爐管主要用來制造高壓和超高壓鍋爐的過熱器管、再熱器管、導氣管、主蒸汽管等。
20G高壓鍋爐管采用的鍋爐受壓元件用鋼,一般在39公斤以下的鍋爐應用，為了在較高壓力下使用，往往都把受熱面管設計的很厚。為了減少熱阻和節省鋼材，保證較高或高壓鍋爐用鋼的安全性，同時也為了降低用鋼量，普遍采用的是16MnG。同時也有添加稀土、鎂等金屬和非金屬材料的特殊鋼材。這樣會提高鍋爐用鋼的性能，減少鋼材的耗量，同時也降低了熱阻。
| 中文名 | 20G高壓鍋爐管 |
| 制造方法 | 與無縫管相同 |
簡介
低中壓鍋爐管GB3087-2008、20G高壓鍋爐管GB5310-2008是用于制造各種結構低高壓鍋爐過熱蒸汽管、沸水管及機車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管用的優質碳素結構鋼熱軋和冷拔(軋)無縫鋼管。結構用無縫鋼管(GB/T8162-2008)是用于一般結構和機械結構的無縫鋼管。
高壓鍋爐管異型無縫鋼管是除了圓管以外的其他截面形狀的無縫鋼管的總稱。按鋼管截面形狀尺寸的不同又可分為等壁厚異型無縫鋼管(代號為D)、不等壁厚異型無縫鋼管(代號為BD)、變直徑異型無縫鋼管(代號為BJ)。異型無縫鋼管廣泛用于各種結構件、工具和機械零部件。和圓管相比，異型管一般都有較大的慣性矩和截面模數，有較大的抗彎抗扭能力，可以大大減輕結構重量，節約鋼材。
檢測標準
| 序號 | 名 稱 | 量的符號 | 單位符號 | 含 義 | |
| 一 | 20G高壓鍋爐管強度 | 強度指金屬在外力作用下，抵抗塑性變形和斷裂的能力 | |||
| 1 | 20G高壓鍋爐管抗拉強度 | σb | MPa | 金屬試樣拉伸時，在拉斷前所承受的最大負荷與試樣原橫截面面積之比稱為抗拉強度 | |
| Pb | |||||
| σb=—— | |||||
| Fo | |||||
| 式中 Pb——試樣拉斷前的最大負荷（N） | |||||
| Fo——試樣原橫截面積（mm 2） | |||||
| 2 | 20G高壓鍋爐管抗彎強度 | σbb | MPa | 試樣在位于兩支承中間的集中負荷作用下，使其折斷時，折斷截面所承受的最大正壓力 | |
| 8PL | |||||
| 對圓試樣：σbb=—— | |||||
| πd3 | |||||
| 8PL | |||||
| 對矩形試樣：σbb=—— | |||||
| 2bh2 | |||||
| 式中 P——試樣所承受最大集中載荷（N） | |||||
| L——兩支承點間的跨距 | |||||
| d——圓試樣截面之外徑 | |||||
| b——矩形截面試樣之寬度 | |||||
| h——矩形截面試樣之寬度 | |||||
| 3 | 20G高壓鍋爐管抗壓強度 | σbc | MPa | 材料在壓力作用下不發生碎、裂所能承受的最大正壓力，稱為抗壓強度 | |
| Pbc | |||||
| σbc=—— | |||||
| Fo | |||||
| 式中 Pbc——試樣所受最大集中載荷（N） | |||||
| Fo——試樣原橫截面積（mm 2） | |||||
| 4 | 20G高壓鍋爐管抗剪強度 | r、σr | MPa | 試樣剪斷前，所承受的最大負荷下的受剪截面具有的平均應力 | |
| P | |||||
| 雙剪:σr=—— ； | |||||
| 2Fo | |||||
| P | |||||
| 單剪:σr=—— ； | |||||
| Fo | |||||
| 式中 P——剪切時的最大負荷（N） | |||||
| Fo——受剪部位的橫截面積（mm 2） | |||||
| 5 | 20G高壓鍋爐管抗扭強度 | τb | MPa | 指外力是扭轉力的強度極限 | |
| 3Mb | |||||
| τb≈—— （適用于鋼材） | |||||
| 4Wp | |||||
| Mb | |||||
| τb≈—— （適用于鑄鐵） | |||||
| Wp | |||||
| 式中Mb——扭轉力矩（N·mm） | |||||
| Wp——扭轉時試樣截面的極斷面系數（mm2） | |||||
| 6 | 20G高壓鍋爐管屈服點 | σs | MPa | 金屬度樣在拉伸過程中，負荷不再增加，而試樣仍繼續發生變形的現象稱為“屈服”。發生屈服現象時的應力，稱為屈服點或屈服極限 | |
| Ps | |||||
| σs=—— | |||||
| Fo | |||||
| 式中Ps——屈服載荷（N） | |||||
| Fo——試樣原橫截面積（mm2） | |||||
| 7 | 20G高壓鍋爐管屈服強度 | σ0.2 | MPa | 對某些屈服現象不明顯的金屬材料，測定屈服點比較困難，常把產生0.2%永久變形的應力定為屈服點，稱為屈服強度或條件屈服極限 | |
| P0.2 | |||||
| σ0.2=—— | |||||
| Fo | |||||
| 式中P0.2——試樣產生永久變形為0.2%時的載荷（N） | |||||
| Fo——試樣原橫截面積（mm2） | |||||
| 8 | 20G高壓鍋爐管持久強度 | σ0.2/時間 | MPa | 金屬材料在高溫條件下，經過規定時間發生斷裂時的應力稱為持久強度。通常所指的持久強度，是在一定的溫度條件下，試樣經105h后的斷裂強度 | |
| 9 | 20G高壓鍋爐管蠕變強度 | 溫度 | MPa | 20G高壓鍋爐管材料在高于一定溫度下受到應力作用，即使應力小于屈服強度，試件也會隨著時間的增長而緩慢地產生塑性變形，此種現象稱為蠕變。在給定溫度下和規定的時間內，使試樣生產一定蠕變變形量的應力稱為蠕變強度，例如 | |
| σ —— | 500 | ||||
| 應變量/時間 | σ—— = 100MPa， | ||||
| 1/100000 | |||||
| 表示材料在500℃溫度下，105h后應變量為1%的蠕變強度為100MPa。蠕變強度是材料在高溫下長期負荷下對塑性變形抗力的性能指標 | |||||
| 二 | 彈性 | 彈性是指金屬在外力作用下產生變形，當外力取消后又恢復到原來的形狀和大小的一種特性。 | |||
| 1 | 彈性模量 | E | GPa | 在彈性范圍內，金屬拉伸試驗時，外力和變形成比例增長，即應力與應變成正比關系時，這個比例系數就稱為彈性模量，也叫正彈性模數 | |
| 2 | 切變模量 | G | GPa | 金屬在彈性范圍內，當進行扭轉試驗時，外力和變形成比例地增長，即應力與應變成正比關系時，這個比例系數就稱為彈性模量，也叫正彈性模量。 | |
| 3 | 彈性極限 | σe | MPa | 金屬能保持彈性變形的最大應力，稱為彈性極限。 | |
| 4 | 比例極限 | σp | MPa | 在彈性變形階段，金屬材料所承受的和應變能保持正比的最大應力，稱為比例極限 | |
| Pp | |||||
| σ0.2=—— | |||||
| Fo | |||||
| 式中Pp——規定比例極限負荷(N) | |||||
| Fo——試樣原橫截面積（mm2） | |||||
| 三 | 塑性 | 所謂塑性是指金屬材料在外力作用下，產生永久變形而不致破裂的能力 | |||
| 1 | 伸長率 | δ | % | 金屬材料在拉伸時，試樣拉斷后，其標距分部所增加的長度與原標距長度的百分比。δs是標距為5倍直徑時的伸長率，δ10是標距為10倍直徑時的伸長率 | |
| 2 | 斷面收縮率 | ψ | % | 金屬試樣拉斷后，其縮頸處橫截面積的最大縮減量與原橫截面積的百分比 | |
| 3 | 泊松比 | μ | / | 對于各向同性的材料，泊松比表示：試樣在單相拉伸時，橫向相對收縮量與軸向相對伸長量之比 | |
| E | |||||
| μ=— - 1 | |||||
| 2G | |||||
| 式中E——彈性模量（GPa） | |||||
| G——切變模量（GPa） | |||||
| 四 | 20G高壓鍋爐管韌性 | 所謂韌性是指金屬材料在沖擊力（動力載荷）的作用下而不破壞的能力 | |||
| 1 | 沖擊韌度 | αKU或αKV | J/cm2 | 沖擊韌度是評定金屬材料于動載荷下受沖擊抗力的力學性能指標，通常都是以大能量的一次沖擊值（αKU或αKV）作為標準的，它是采用一定尺寸和形狀的標準試樣，在擺錘式一次沖擊試驗機上來進行試驗。試驗結果，以沖斷試樣上所消耗的功（AKU或AKV）與斷面處橫截面積（F）之比值大小來衡量 | |
| 2 | 沖擊吸收功 | AKU或AKV | J | 由于αK值的大小，不僅取決于材料本身，同時還隨試樣尺寸、形狀的改變及試驗溫度的不同而變化，因而αK值只是一個相對指標。國際上許多國家直接采用沖擊吸收功AK作為沖擊韌度的指標 | |
| AKU | |||||
| αKU = ——； | |||||
| F | |||||
| AKU | |||||
| αKV= ——； | |||||
| F | |||||
| 式中αKU ——夏比U形缺口試樣沖擊值（J/cm2） | |||||
| αKV ——夏比V形缺口試樣沖擊值（J/cm2） | |||||
| AKU ——夏比U形缺口試樣沖斷時所消耗的功（J） | |||||
| AKV ——夏比V形缺口試樣沖斷時所消耗的功（J） | |||||
| F——試樣缺口處的橫截面積（cm2） | |||||
| 五 | 疲勞 | 金屬材料在極限強度以下，長期承受交變負荷（即大小、方向反復變化的載荷）的作用，在不發生顯著塑性變形的情況下而突然斷裂的現象，稱為疲勞 | |||
| 1 | 疲勞極限 | σ-1 | MPa | 金屬材料在重復或交變應力作用下，經過周次（N）的應力循環仍不發生斷裂時所能承受的最大應力稱為疲勞極限 | |
| 2 | 疲勞強度 | σN | MPa | 金屬材料在重復或交變應力作用下，經過周次（N）后斷裂時所能承受的最大應力，叫作疲勞強度。此時，N稱為材料的疲勞壽命。某些金屬材料在重復或交變應力作用下，沒有明顯的疲勞極限，常用疲勞強度表示 | |
| 六 | 20G高壓鍋爐管硬度 | 硬度就是指20G高壓鍋爐管抵抗更硬物體壓入其表面的能力。硬度不是一個單純的物理量，而是反映彈性、強度、塑性等的一個綜合性能指標 | |||
| 1 | 布氏硬度 | HBS | / | 用一定直徑的球體（鋼球或硬質合金球以相應的試驗力壓入試樣表面，經規定的保持時間后，卸除試驗力，測表面壓痕直徑計算的硬度值。使用鋼球測定硬度小于等于450HBS；使用硬質合金球測定硬度大于450HBW | |
| 2 | 洛氏硬度 | HRA | / | 用金剛石圓錐或鋼球壓頭以初始試驗力和總試驗力作用下，壓入試樣表面，經規定的保持時間后，卸除主試驗力，測殘余壓痕深度增量計算的硬度值 | |
| HRB | 洛氏硬度試驗分A、B、C、D、E、F、G、H、K標尺 | ||||
| HRC | |||||
| HRD | |||||
| HRE | |||||
| HRF | |||||
| HRG | |||||
| HRH | |||||
| HRK | |||||
| 3 | 維氏硬度 | HV | / | 用金剛石正四棱體壓頭以49.03-980.7N的試驗力壓力試樣表面，經規定的保持時間后，卸除試驗力，測壓痕對角線長度的計算的硬度值 | |
| 4 | 肖氏硬度 | HSC | / | 用金剛石或鋼球沖頭一定高度落到試樣表面，測沖頭回跳高度計算硬度值。用目測型硬度計的硬度符號為HSC，指示型硬度計的硬度符號為HSD | |
| HSD | |||||
| 七 | 20G高壓鍋爐管減摩、耐磨性 | ||||
| 1 | 摩擦因數 | μ | / | 相互接觸的物體，當作相對移動時就會引起摩擦，引起摩擦的阻力稱為摩擦力。根據摩擦定律，通常把摩擦力（F）與施加在摩擦部位的垂直載荷（N）的比值，稱為摩擦因數 | |
| F | |||||
| μ=— | |||||
| N | |||||
| 式中：F——摩擦力（N） | |||||
| N—施加在摩擦部件上的垂直載荷（N) | |||||
| 2 | 磨耗量 | W | g | 試樣在規定試驗條件下經過一定時間或一定距離摩擦之后，以試樣被磨去的重量或體積（cm3）之量，稱為磨耗量（或磨損量），以磨去體積表示者稱為體積磨耗V | |
| V | cm 3 | ||||
| 3 | 相對耐磨系數 | ε | / | 在模擬耐磨試驗機上，采用65Mn（52-53HRC）作為標準試樣，在相同條件下，標準試樣磨耗量與被測定材料的絕對磨耗量之比，稱為被測材料的相對耐磨系數 | |
檢驗及鋼號
化學成分檢驗
(1)GB3087-2008《低中壓鍋爐用無縫鋼管》規定。化學成分試驗方法按GB222-84及GB223《鋼鐵及合金化學分析方法》中的有關部分。
(2)GB5310-2008《高壓鍋爐用無縫鋼管》規定。化學成分試驗方法按GB222-84及《鋼鐵及合金化學分析方法》、GB223《鋼鐵及合金化學分析方法》中的有關部分。
(3)進口鍋爐鋼管的化學成分檢驗按合同規定的有關標準進行。
鍋爐管采用鋼號
(1)優質碳素結構鋼鋼號有20G、20MnG、25MnG。
(2)合金結構鋼鋼號15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、P11 12Cr3MoVSiTiB等。
(3)有銹耐熱鋼常用1Cr18Ni9、1Cr18Ni11Nb鍋爐管除保證化學成分和機械性能外，要逐根做水壓試驗，要作擴口、壓扁試驗。鋼管以熱處理狀態交貨。
此外，對成品鋼管顯微組織、晶粒度、脫碳層也有一定要求。
物理性能
(1)GB3087-2008《低中壓鍋爐用無縫鋼管》規定。拉力試驗按GB/T228-87，水壓試驗按GB/T241-90，壓扁試驗按GB/T246-97，擴口試驗按GB/T242-97，冷彎試驗按GB244-97。
(2)GB5310-2008《高壓鍋爐用無縫鋼管》規定。拉力試驗、水壓試驗和壓扁試驗與GB3087-82規定相同;沖擊試驗按GB229-94，擴口試驗按GB/T242-97，晶粒度試驗按YB/T5148-93;顯微組織檢驗按GB13298-91，脫碳層檢驗按GB224-87，超聲波檢驗按GB/T5777-96。
(3)進口鍋爐管的物理性能檢驗及指標按合同規定的有關標準進行。
優點
可以100%回收，符合環保、節能、節約資源的國家戰略，國家政策鼓勵擴大20G高壓鍋爐管的應用領域。我國20G高壓鍋爐管消費量占鋼材總量的比重僅為發達國家的一半，20G高壓鍋爐管使用領域擴大為行業發展提供更廣闊的空間。
進出口情況
(1)20G高壓鍋爐管主要進口國家是日本、德國。經常進口的規格有15914.2mm;2734.0mm;219.110.0mm;41975mm;406.460mm等。最小的規格是31.84.5mm，長度一般為5～8m不等。
(2)在進口索賠案例中，德國曼內斯曼鋼管廠進口的ST45無縫鍋爐管，經超聲波探傷普查，發現少部分鋼管的內部缺陷超過該廠規定及德國鋼鐵協會標準。
(3)從德國進口的合金鋼管，鋼號主要有34CrMo4和12CrMoV等。這種鋼管高溫性能好，常用來作為高溫鍋爐用鋼管。
(4)日本進口的合金管較多，規格有426.012mm5～8m;152.48.0mm12m;89.110.0mm6m;101.610.0mm12m;114.38.0mm6m;127.08.0mm9m等。執行日本工業標準JISG3458鋼號為STPA25。這種鋼管常用來作配套用高溫合金管。
偏差等級
管尺寸偏差
20G高壓鍋爐管尺寸及允許偏差
| 偏差等級 | 標準化外徑允許偏差 |
| D1 | ±1.5%，最小±0.75 mm |
| D2 | ±1.0%。最小±0.50 mm |
| D3 | ±0.75%．最小±0.30 mm |
| D4 | ±0.50%。最小±0.10 mm |
用途
20G高壓鍋爐管的用途
①一般鍋爐管主要用來制造水冷壁管、沸水管、過熱蒸汽管、機車鍋爐用的過熱蒸汽管，大、小煙管及拱磚管等。
②20G高壓鍋爐管主要用來制造高壓和超高壓鍋爐的過熱器管、再熱器管、導氣管、主蒸汽管等。
(3)GB3087-2008《低中壓鍋爐用無縫鋼管》和GB5310-2008《高壓鍋爐用無縫鋼管》的規定。外觀質量：鋼管內外表面不允許有裂縫、折疊、軋折、結疤、離層和發紋。這些缺陷應完全清除掉。清除深度不得超過公稱壁厚的負偏差，其清理處實際壁厚不得小于壁厚所允許的最小值。
(4)用于低中壓鍋爐(工作壓力一般不大于5.88Mpa，工作溫度在450℃以下)的受熱面管子;用于高壓鍋爐(工作壓力一般在9.8Mpa以上，工作溫度在450℃～650℃之間)的受熱面管子、省煤器、過熱器、再熱器、石化工業用管等。
規格表
20g高壓鍋爐管規格表
| 規格 | 規格 | 規格 |
| 16×2-2.5-4 | 108×4.5-5-6-7-8-10-12-14━18-20-22 | 351×10-16-20-25-40 |
| 18×2.3-4-5 | 114×4.5-5-6-7-8-10-12-14-18-20 | 355×6-18-20-25-30-40/52 |
| 20×2.5-3-5 | 121×4.5-5-6-7-8-10-12-14-16-20 | 377×8-12-15-20-24-28 |
| 24×2.5-3-4-5-6 | 127×4.5-5-6-7-8-10-12-14-16-20 | 377×30-37-40-45-50 |
| 25×2.5-3-4-5-6 | 133×4.5-6-8-12-14-16-18-20-25-30 | 402×10-15-20━25-30-35 |
| 28×3-3.5-4-5-6 | 140×5-6-7-8-9-10-12━14-16-20-22 | 406×10-20━25-28-35-40 |
| 32×3.5-4-5-6-8 | 146×4.5-6-8-12-14-16-18-20-25-30 | 426×10-12-14-16-20-25-30-35-40 |
| 34×4-5-6-8 | 152×4.5-6-8-12-14-16-18-20-25-30 | 450×10-12-14-16-20-25-34-40-50 |
| 36×3.5-5-6-8 | 159×4.5-6-10-12-14 | 480×10-12-14-16-18-20-25-30-40 |
| 38×4-5-6-7-8-9-10 | 159×16-18-20-22-25-30 | 500×10-12-14-16-20-25-34-40-50 |
| 39×3.5-5-8-10 | 168×8-10-12-14-20-25-30-35 | 510×10-12-14-16-20-25-34-40-50 |
| 42×3.5-4-5-6-7-8-9-10 | 180×8-12-16-25-30 | 530×10-12-14-16-18-20-30-40 |
| 45×3.5-4-5-6-7-8-9 | 180×32-34-38-40-45-50 | 560×10-14-16-20-25-30-40-50-60 |
| 48×3.5-4-5-6-7-8-9-10 | 194×6-8-12-16-20-25-30-40-45-50 | 580×10-14-16-20-30-40-50-70 |
| 51×3.5-4-5-6-7-8-9-10 | 203×6-7-10-15-20-25-30 | 600×10-14-18-25-20-30-50-60 |
| 56×3.5-4-5-6-7-8-9-10 | 203×32-36-40-45-50 | 610×10-14-18-25-20-30-50-60 |
| 57×3.5-5-6-7-8-9-10-12 | 219×6-8-12-16-18-20-25 | 620×14-20-30-35-45-50-60 |
| 60×3.5-4.5-5-6-7-8-9-12-14 | 219×30-40-45-50-55 | 630×10-20-30-40-55 |
| 63×3.5-4.5-5-6-7-8-9-10-12-14 | 219×55-58-60-65-70 | 640×12-25-32-40-50-65 |
| 68×4-4.5-5-6-7-8-9-10-12-14-16 | 245×8-10-14-17-20-22 | 650×15-20-30-40-50-60-65 |
| 70×4-4.5-5-6-7-8-9-10-12-15-16 | 245×25-28-30-34-40 | 680×20-25-35-45-65 |
| 73×4-4.5-5-6-7-8-9-10-12-15 | 273×7-9-12-15-18-20-25 | 710×10-20-30-45-50-65 |
| 76×4-4.5-5-6-7-8-9-10-12-14 | 273×30-35-38-40-45-50 | 720×10-20-30-45-50-65 |
| 83×4.5-5-10-12-14-16-18-20 | 299×8-12-16-20-24-28 | 750×20-35-45-60 |
| 89×4.5-8-10-12-14-16-18-20 | 299×30-32-36-38-40-45 | 780×45-65 |
| 95×4.5-6-8-10-12-14-16-20 | 325×8-12-14-18-38-42 | 820×12-20-35-50-65 |
| 102×4.5-5-6-7-8-10-12-14-16-20 | 325×28-32-34-38-42 | 830-710×25-35-43-65 |
20G高壓鍋爐管理論重量的計算方法：(外徑-壁厚)*壁厚*0.02466
20G高壓鍋爐管力學性能：
| 準 | 牌號 | 抗拉強度（MPa） | 屈服強度（MPa） | 伸長率（%） | 硬度 |
| GB3087 | 10 | 335～475 | ≥195 | ≥24 | / |
| 20 | 410～550 | ≥245 | ≥20 | / | |
| GB5310 | 20G | 410～550 | ≥245 | ≥24 | / |
| 20MnG | ≥415 | ≥240 | ≥22 | / | |
| 25MnG | ≥485 | ≥275 | ≥20 | / | |
| 15CrMoG | 440～640 | ≥235 | ≥21 | / | |
| 12Cr2MoG | 450～600 | ≥280 | ≥20 | / | |
| 12Cr1MoVG | 470～640 | ≥255 | ≥21 | / | |
| 12Cr2MoWVTiB | 540～735 | ≥345 | ≥18 | / | |
| 10Cr9Mo1VNb | ≥585 | ≥415 | ≥20 | / | |
| ASME SA210 | SA210A-1 | ≥415 | ≥255 | ≥30 | ≤143HB |
| SA210C | ≥485 | ≥275 | ≥30 | ≤179HB | |
| ASME SA213 | SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T12 | ≥415 | ≥220 | ≥30 | ≤163HB | |
| SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163HB | |
| SA213 T23 | ≥510 | ≥400 | ≥20 | ≤220HB | |
| SA213 T91 | ≥585 | ≥415 | ≥20 | ≤250HB | |
| SA213 T92 | ≥620 | ≥440 | ≥20 | ≤250HB | |
| DIN17175 | ST45.8/Ⅲ | 410～530 | ≥255 | ≥21 | / |
| 15Mo3 | 450～600 | ≥270 | ≥22 | / | |
| 13CrMo44 | 440～590 | ≥290 | ≥22 | / | |
| 10CrMo910 | 480～630 | ≥280 |
類別用途
無縫鋼管
1.一般用途無縫鋼管ASTM A53/A106 GR.B，，規格：1/4″-28″,13.7-711.2mm
2.管線管API SPEC 5L，鋼號：B、X42、X46、X52，規格：1/4″-28″,13.7-711.2mm
3.ASTM A106/A53/API 5L GR.B，鋼號： B，規格：1/4″-28″,13.7-711.2mm
4.熱交換器和冷凝器用無縫低碳鋼管ASTM A179，規格：3/4″、1″
5.-40℃-101℃低溫作業用無縫鋼管ASTM A333，規格:1/4″-28″,13.7-711.2mm
6.德標DIN2448/1629無縫鋼管，鋼號：St37,St44,St52,規格：1/4″-28″,13.7-711.2mm
7.耐熱鋼無縫鋼管(熱強管)DIN17175-1979，鋼號：碳素結構鋼St35.8-St45.8/I,St35.8-St45.8/III, 合金結構鋼15Mo3,13CrMo44,10CrMo910,規格：1/4″-28″,13.7-711.2mm
碳鋼焊接鋼管
1.美標ERW高頻焊管ASTM A106、A53，規格：1/2″-24″,21.3-609.6mm
2.英標ERW高頻焊管BS1387，規格：1/2″-12″,21.3-323.8mm
無縫鋼管用途
1、結構用無縫管(GB/T8162-2008)是用于一般結構和機械結構的無縫鋼管。
2、流體輸送用無縫鋼管(GB/T8163-2008)是用于輸送水、油、氣等流體的一般無縫鋼管。
3、低中壓鍋爐用無縫鋼管(GB3087-2008)是用于制造各種結構低中壓鍋爐過熱蒸汽管、沸水管及機車鍋爐用過熱蒸汽管和拱磚管用的優質碳素結構鋼熱軋和冷拔(軋)無縫鋼管。
4、高壓鍋爐用無縫鋼管(GB5310-2008)是用于制造高壓及其以上壓力的水管鍋爐受熱面用的優質碳素鋼、合金鋼和不銹耐熱鋼無縫鋼管。
5、化肥設備用高壓無縫鋼管(GB6479-2000)是適用于工作溫度為-40~400℃、工作壓力為10~30Ma的化工設備和管道的優質碳素結構鋼和合金鋼無縫鋼管。
6、石油裂化用無縫鋼管(GB9948-2006)是適用于石油精煉廠的爐管、熱交換器和管道無縫鋼管。
7、地質鉆探用鋼管(YB235-70)是供地質部門進行巖心鉆探使用的鋼管，按用途可分為鉆桿、鉆鋌、巖心管、套管和沉淀管等。
8、金剛石巖芯鉆探用無縫鋼管(GB3423-82)是用于金剛石巖芯鉆探的鉆桿、巖心桿、套管的無縫鋼管。
9、石油鉆探管(YB528-65)是用于石油鉆探兩端內加厚或外加厚的無縫鋼管。鋼管分車絲和不車絲兩種，車絲管用接頭聯結，不車絲管用對焊的方法與工具接頭聯結。
10、船舶用碳鋼無縫鋼管(GB5213-85)是制造船舶I級耐壓管系Ⅱ級耐壓管系、鍋爐及過熱器用的碳素鋼無縫鋼管。碳素鋼無縫鋼管管壁工作溫度不超過450℃，合金鋼無縫鋼管管壁工作溫度超過450℃。
11、汽車半軸套管用無縫鋼管(GB3088-82)是制造汽車半軸套管及驅動橋橋殼軸管用的優質碳素結構鋼和合金結構鋼熱軋無縫鋼管。
12、柴油機用高壓油管(GB3093-2002)是制造柴油機噴射系統高壓管用的冷拔無縫鋼管。
13、液壓和氣動缸筒用精密內徑無縫鋼管(GB8713-88)是制造液壓和氣動缸筒用的具有精密內徑尺寸的冷拔或冷軋。
14、冷拔或冷軋(GB3639-2000)是用于機械結構、液壓設備的尺寸精度高和表面光潔度好的冷拔或冷軋。 選用制造機械結構或液壓設備等，可以大大節約機械加工工時，提高材料利用率，同時有利于提高產品質量。
15、結構用不銹鋼無縫鋼管(GB/T14976-2002)是廣泛用于化工、石油、輕紡、醫療
未來發展
第一，要加快20g高壓鍋爐管產業結構調整;在今后的發展中，20g高壓鍋爐管行業首先要更加注意其產品結構的戰略性調整，使結構復雜、精密度高的高檔鍋爐管得到更快的發展。同時，鍋爐管行業還應該要緊緊地跟著市場的需求來發展。沒有產品的需求、產品的更新?lián)Q代，就沒有鍋爐管行業的技術進步，也就沒有鍋爐管產品的上規模、上檔次。而鍋爐管技術水平的高低，在很大程度上決定著產品的質量、效益和新產品的開發能力。
第二，加速20g高壓鍋爐管行業標準實施力度;當前，20g高壓鍋爐管的加工既沒有國家標準，也沒有現成的產業標準，特別是在20g高壓鍋爐管方面。技術標準是一種較為公開的標準，而產品標準做起來卻很困難，要考慮20g高壓鍋爐管的實驗標準、精度標準、試驗裝置的標準等多個方面。
第三，加強20g高壓鍋爐管行業之間合作密度;現代工業的發展是一個相互協作的關系，對于20g高壓鍋爐管行業來說同樣重要。這種合作首先是行業研究直接的合作，如幾所大學在研究20g高壓鍋爐管，集中齒輪行業以及一些大學研究機構的力量，做些工藝裝備、塑料內在變形規律等方面的集成研究及合作。
同時，20g高壓鍋爐管專家指出，從整個20g高壓鍋爐管行業來講，20g高壓鍋爐管的聲音很小，而且處于自發狀態，而相關專業協會的成立正是為改變這種狀況。這樣就是為了集中探討并解決小模數齒輪生產中存在的問題，從而促進國內精密20g高壓鍋爐管行業的發展。不斷努力，向世界20g高壓鍋爐管發展水平看齊。
熱門標簽: 20G高壓鍋爐管
- 上一篇： 12Cr1MoVG高壓鍋爐管
- 下一篇： 高壓鍋爐管
- 我要買鋼材
- 快速找貨
- 發布采購招標
- 常見問題
- 無法注冊
- 聯系客服
- 進入幫助中心
Copyright ? 2005 - 2026 中鋼網 All Rights Reserved
全國咨詢/投訴電話：400-700-8508 13676997586 15560247707 E-mail：wang@zgw.com
豫ICP備2021034665號-4
豫公網安備 41010702002121號
