法蘭(Flange)又叫法蘭盤或突緣。法蘭是使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接(絲接)法蘭和焊接法蘭。

　　產品介紹

　　法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對及與閥門上的配套法蘭使用的。 在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。

　　水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。 凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。 但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。

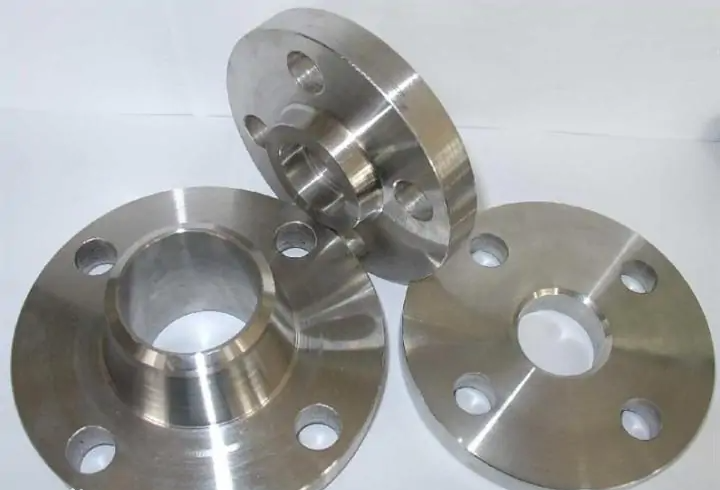

　　不銹鋼法蘭

　　墊片是一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為石棉橡膠板、石棉板、聚乙烯板等;也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片;還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合;石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，最常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸)，密封面與墊片的加工光潔度較高。

　　低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。

　　主要作用

　　1、連接管路并保持管路密封性能;

　　2、便于某段管路的更換;

　　3、便于拆開檢查管路情況;

　　4、便于某段管路的封閉。

　　標準分類

　　規格：1/2″～80″(DN10-DN5000)

　　壓力等級：0.25Mpa ～250Mpa(150Lb ～2500Lb)

　　常用標準：

　　國標：GB9112-88(GB9113·1-88～GB9123·36-88)

　　美標：ANSI B16.5 ，ANSI 16.47 Class150、300、600、900、1500(TH、LJ、SW)

　　日標：JIS 5K、10K、16K、20K(PL、SO、BL)

　　德標：DIN2527、2543、2545、2566、2572、2573、2576、2631、2632、2633、2634、2638

　　(PL、SO、WN、BL、TH)

　　意大利標準：UNI2276、2277、2278、6083、6084、6088、6089、2299、2280、2281、2282、2283

　　(PL、SO、WN、BL、TH)

　　英國標準：BS4504，4506

　　化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91

　　HG20592-97(HG20593-97～HG20614-97)

　　HG20615-97(HG20616-97～HG20635-97)

　　機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94

　　壓力容器標準：JB1157-82～JB1160-82、NB/T47020-2012～NB/T47027-2012

　　船用法蘭標準：GB/T11694-94、GB/T3766-1996、GB/T11693-94、GB10746—89、 GB/T4450—1995、GB/T11693-94、GB573-65、GB2506-89、CBM1012-81、CBM1013等

　　法蘭生產標準

　　國標：GB/T9112-2010(GB9113·1-2010～GB9123·4-2010)

　　化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列

　　機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994

　　壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48

　　法蘭連接種類

　　板式平焊法蘭

　　帶頸平焊法蘭

　　帶頸對焊法蘭

　　承插焊法蘭

　　螺紋法蘭

　　法蘭蓋

　　帶頸對焊環松套法蘭

　　平焊環松套法蘭

　　環槽面法蘭及法蘭蓋

　　大直徑平板法蘭

　　大直徑高頸法蘭

　　八字盲板

　　對焊環松套法蘭

　　旋轉法蘭

　　錨固法蘭

　　堆焊/覆焊法蘭

　　PN含義

　　PN就是公稱壓力，表示單位在國際單位制中是0.1MPa，在工程單位制中是kgf/cm2。管法蘭常用bar(即公斤力kgf/cm2,1bar=0.1MPa)設備法蘭常用MPa。

　　公稱壓力的確定不僅要根據最高工作壓力，還需根據最高工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。 法蘭還有個參數是DN，DN是表示法蘭尺寸的參數。

　　使用注意事項

　　1、為防止由于法蘭蓋加熱而產生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。

　　2、焊條使用時應保持干燥，鈦鈣型應經150℃干燥1小時，低a氫型應經200-250℃干燥1小時(不能多次重復烘干，否則藥皮容易開裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質量。

　　3、不銹鋼法蘭管件焊接時，受到重復加熱析出碳化物，降低耐腐蝕性和力學性能。

　　4、鉻不銹鋼法蘭管件焊后硬化性美標法蘭較大，容易產生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進行300℃以上的預熱和焊后700℃左右的緩冷處理。若焊件不能進行焊后熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。

　　5、不銹鋼法蘭，為改善耐蝕性能及焊接性而適當增加適量穩定性元素Ti、Nb、Mo等，焊接性較鉻不銹鋼法蘭好一些。采用同類型的鉻不銹鋼法蘭焊條(G302、G307)時，應進行200℃以上的預熱和焊后800℃左右的回火處理。若焊件不能進行熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。

　　6、不銹鋼法蘭管件,對焊法蘭焊條具有良好耐腐蝕性和抗氧化性，廣泛應用于化工、化肥、石油、醫療機械制造。

　　法蘭特點

　　法蘭(flange又叫法蘭盤或突緣。 是管子與管子相互連接的零件。連接于管端。法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件(flanged pipe fittings)指帶有法蘭(突緣或接盤)的管件。它可由澆鑄而成，也可由螺紋連接或焊接構成。法蘭聯接(flange，joint)由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。

　　法蘭連接使用方便，能夠承受較大的壓力。在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。

　　通俗的講，法蘭盤的作用就是使得管件連接處固定并密封。

　　不銹鋼分類

　　不銹鋼通常分 304 、304L、316 、321、 316L等幾類。

　　標準

　　國標法蘭英文(National standardflange)是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》的規定生產的法蘭片。

　　國標法蘭標準由中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會于2011-01-10聯合發布，從2011-10-01起實施的推薦性標準。

　　GB/T 9112~9124-2010一共包括了以下13項標準：

　　代替了國標GB/T9112-2000;GB/T10745-1989標準

　　GB/T 9112-2010 鋼制管法蘭 類型與參數

　　GB/T 9113-2010 整體鋼制管法蘭

　　GB/T 9114-2010 帶頸螺紋鋼制管法蘭

　　GB/T 9115-2010 對焊鋼制管法蘭

　　GB/T 9116-2010 帶頸平焊鋼制管法蘭

　　GB/T 9117-2010 帶頸承插焊鋼制管法蘭

　　GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭

　　GB/T 9119-2010 板式平焊鋼制管法蘭

　　GB/T 9120-2010 對焊環板式松套鋼制管法蘭

　　GB/T 9121-2010 平焊環板式松套鋼制管法蘭

　　GB/T 9122-2010 翻邊環板式松套鋼制管法蘭

　　GB/T 9123-2010 鋼制管法蘭蓋

　　GB/T 9124-2010 鋼制管法蘭

　　技術條件

　　本標準規定的壓力標記分為PN標記和Class標記。

　　PN標記有12個壓力等級

　　分別為：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400

　　Class標記有6個壓力等級

　　分別為：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500

　　國標法蘭的另一層意思為：按照國家標準要求的尺寸、公差范圍等生產的法蘭盤，區別于不按標準尺寸生產的法蘭片也稱二標法蘭(有人叫非標法蘭是不正確的)，通常一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的，還有用廢舊鋼材或邊角料鋼材加工法蘭，通常這種鋼材是化學成分和力學性能不達標的廢料，更有甚者用黑鋼廠私煉鋼生產法蘭，這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能和焊接性能，使用時有可能無法和鋼管焊接，或者鋼材本身有裂縫、氣孔等焊接上去后也會漏水。所以購買法蘭盤時盡量選用國標法蘭。如果資金有限選擇二標法蘭的情況下一定要仔細觀察并測量法蘭尺寸以免上當。
